• เรียน Logic Gate สัญลักษณ์ต่าง ๆ, Truth Table
  • แล้วบอกประมาณว่า จริง ๆ แล้วจะใช้บน Breadboard มันจะมาในรูปแบบของ IC (Integrated Circuit) — ภายในก็จะมี Logic Gate ซ่อนอยู่หลาย ๆ อัน วิธีต่อก็ดูตาม Blueprint
  • วิธีการสังเกตด้านของ IC ก็คือดู Notch (ที่มันเว้า ๆ) หรือว่า Dot (เป็นจุด) จะบอกว่าตรงนั้นคือขา 1 → ให้เอาไว้ฝั่งซ้าย
• A red wire is commonly used for power supply, while a black (or white) wire is for GND.
  • Other colors can be used for input and output signals.

DIP Switch

• มันคือ Switch เปิด-ปิด เนี่ยแหละ (แต่ละตัวทำงานแยกกัน) → ต้องต่อไฟให้ each one
• Upper pins ต่อ Power เข้ามา
• Lower pins ต่อ Resistor ก่อน แล้วต่อเข้าไฟก็ได้ แล้วค่อยต่อเข้า Ground

Active Low and High Outputs

• Resistor ใช้ได้หลายค่าตั้งแต่ 1-100 $k\ohm$ เลย ในการจะเป็น Pull-down หรือ Pull-up เนี่ย

Active High

• เวลา เปิด Switch → ไฟติด
• เวลา ปิด Switch → ไฟดับ → Output = 0 — Pull-down Resistor

Active Low

• เวลา ปิด Switch → ไฟติด → Output = 1 — Pull-up Resistor
• เวลา เปิด Switch → ไฟดับ

Resistor

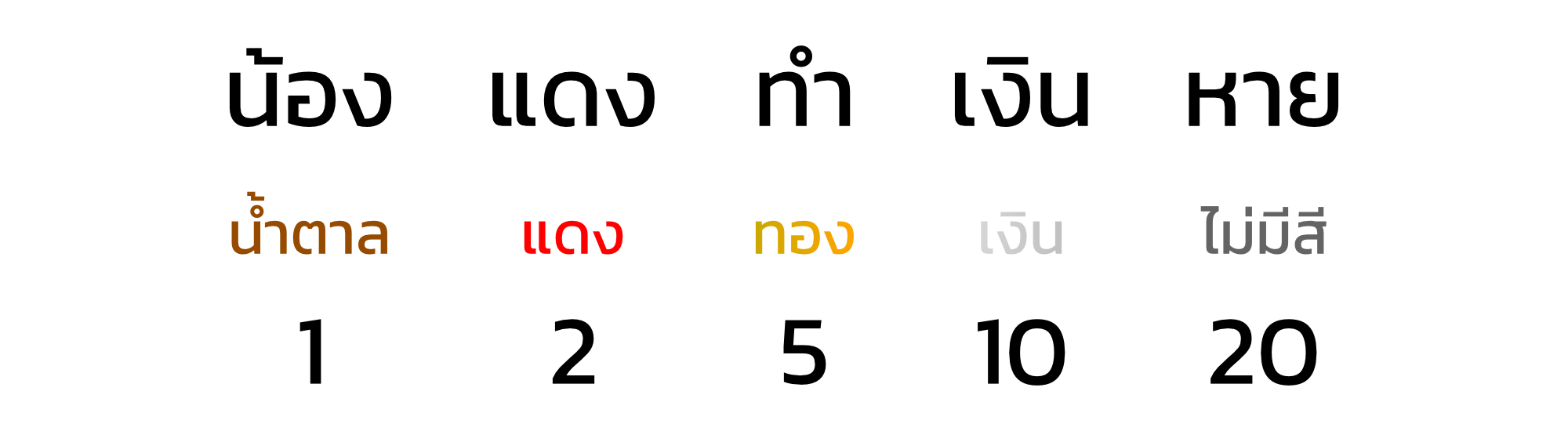

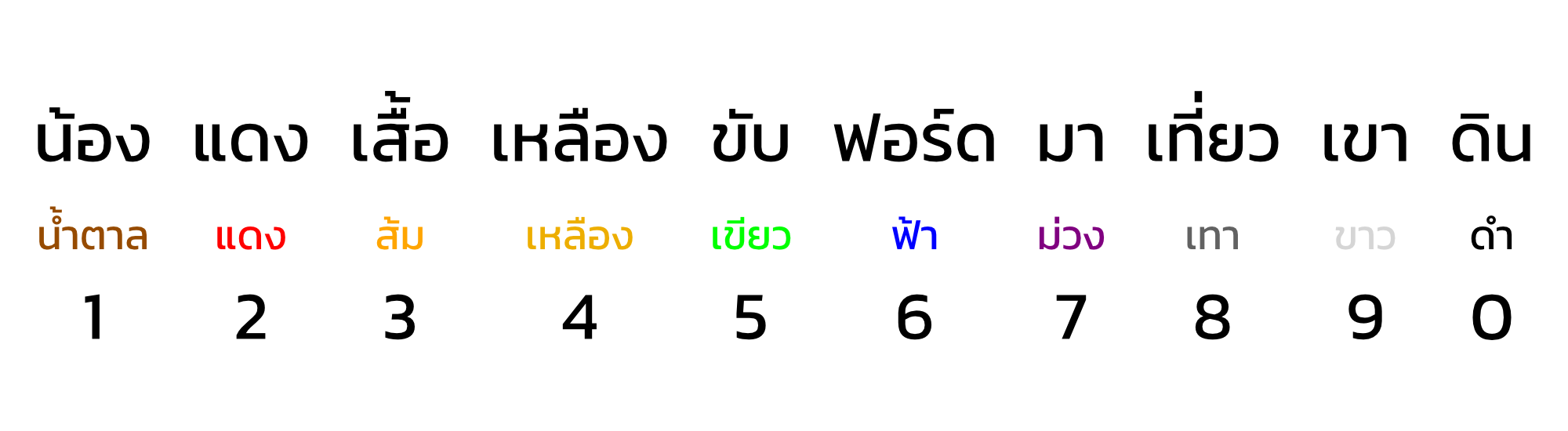

แปรค่าแถบสีแต่ละแถบให้เป็นตัวเลข แล้วเขียนเป็นค่าความต้านทานได้ตามฟอร์มนี้
$\boxed{\ce{\underline{AB}\times10^C\pm D\%}}$
AB เขียนติดกันเฉย ๆ ไม่ได้นำมาคูณกันแต่อย่างใด

LEDs

• ขายาว คือ Anode — (POSITIVE +)
• ขาสั้น คือ Cathode — (NEGATIVE -)

• Lab ก็ไม่ได้มีอะไรมาก ต่อง่าย ๆ ไม่ต้องกังวลเรื่องการต่อ Switch เนื่องจากเราใช้ Switch บน Board ที่เค้าให้มาได้
